Nödvändig kunskap om fästelement - muttrar

 01. Imperialistisknöt

Enligt ANSI/ASME B18.2.2, ANSI/ASME B18.6.3. (maskinmutter), BSW916, JIS B 1181.

Beroende på dess egenskaper kan den delas in i: vanliga nötter (FINISHED HEX NUTS) (1/4 eller mer inklusive 1/4-specifikationer)––FIN;

Tunna nötter (FINSHED HEX JAM NUTS) ((1/4 ovan inklusive 1/4 specifikationer)––SYLT;

Kraftiga muttrar (HEAVY HEX NUTS) (över 1/4 inklusive 1/4-specifikationer)––HVY;

Maskinmutter (MASKIN SCREW NUTS) (#4-40-3/8 specifikation)–– M/S;

Skillnaden mellan amerikanskt tillverkade muttrar: vanliga, tunga och tunna muttrar kan tillverkas med specifikationer på 1/4-1 1/2, och mekaniska muttrar kan tillverkas med specifikationer på 3/8 eller mindre. Skillnaden mellan kejsarnötter är främst i tjocklek, och de motsatta sidorna är också något annorlunda.

① Tunna nötter är samma som vanliga nötter, men tjockleken på tunna nötter är mindre än på vanliga nötter.

②Mekaniska muttrar har större motsatta sidor än vanliga muttrar, större tjocklek än tunna muttrar och mindre än vanliga muttrar.

③ Den motsatta sidan av den kraftiga muttern är större än den på den mekaniska muttern, och tjockleken är tjockare och dess tjocklek är något mindre än den nominella diametern.

Ta nu 3/8-muttern som ett exempel:

Skillnaden mellan brittiska Webster-nötter (BSW916 och JIS B 1181):

02. Metrisknötter

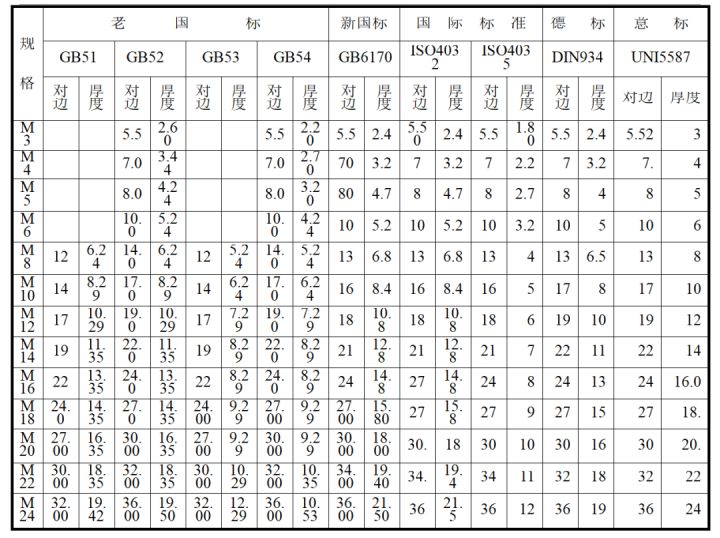

Skillnader i standarder: gammal nationell standard, ny nationell standard, internationell standard, tysk standard, italiensk standard

Obs: Måtten i tabellen är den övre gränsen för specifikationen

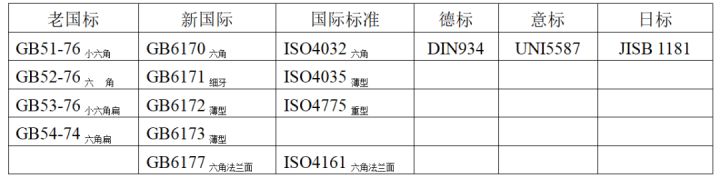

Referensstandarderna är följande:

Produktidentifikation

01. Diagram över varje del av muttern:

02. Mutteridentifiering

prestationsnivå

Muttrar med prestandaklasser större än eller lika med 8 och 05 måste vara märkta med konkava tecken på deras stödytor eller sidor, eller märkta med upphöjda tecken på den avfasade ytan, och endast sexkantiga muttrar med en gängdiameter större än eller lika med 5 mm behöver ska markeras

Typer av nöttrådar

01. Trådtyp

Det finns många typer av trådar formulerade för olika länder, till exempel:

M - metriska grova tänder, fina tänder, mycket fina tänder

UNC - United Coarse (Imperial)

UNF - United fine tooth (imperial system)

W——Wechslers grova tänder, fina tänder (JIS)

Dessutom finns det 8 trådserier (8-UN) och 12 trådserier (12-UN) i det kejserliga systemet.

02. Gängnoggrannhetsgrad

① Metriskt system (DIN, ISO, GB) är uppdelat i 6H, 6G kvaliteter. Vanligtvis är det 6H nivå. Den japanska metriska standarden (JIS) är indelad i tre typer: Klass I, Klass II och Klass III. Det vanliga tillståndet är grad II.

②Det brittiska systemet är 1B, 2B och 3B. I allmänhet är det 2B klass.

③ För närvarande finns det två typer av tandvinklar som används för gängning: 600 och 550, 600 har metriska tänder, brittiska UNC UNF, etc., 550 har Webster-tänder och BSW, BSF, etc.

④ De huvudsakliga geometriska parametrarna för gängan är: gängans huvuddiameter, stigning, gängstigningsdiameter och gängstigningsvinkel. Ovanstående punkter påverkar alla gängnoggrannheten.

Relevanta krav för varmförzinkade muttrar

På grund av den tjockare varmförzinkade beläggningen (vanligen över 40um), med tanke på dess inverkan på gängnoggrannheten, måste håldiametern på varmförzinkade muttrar vara något förstorad än vanliga muttrar vid formning:

Den övre gränsen för den slutliga kontrolldimensionen på den motsatta sidan och tjockleken är 0,5 mm större än den övre gränsen för specifikationen.
